Калибровочные образцы Endecotts

Калибровочные образцы Endecotts представляют собой микросферы, сформированные из натриевокальциевосиликатного стекла размером от 3.35 мм до 20 микрон. Вследствие высокой точности и широкого ассортимента сфер поставляемые образцы могут обеспечивать точную калибровку отдельных сит с погрешностью приблизительно до 1мкм. Данные микросферы проходят через отверстия практически по всей поверхности сита, позволяя тем самым выполнить контроль большего числа отверстий по сравнению с любым другим способом. Таким образом, использование калибровочных образцов представляет собой один из наиболее точных из всех возможных методов калибровки сита.

Описание
Характеристики
Инструкция

Стеклянные микросферы Endecotts калибруются внешней лабораторией, признанной BCR в качестве одной из ведущих лабораторий по определению гранулометрического состава, а также 20 другими ведущими европейскими гранулометрическими лабораториями.

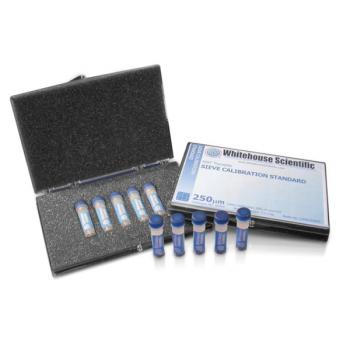

В таблице перечислены номинальные размеры отверстий отдельного сита, а также указаны соответствующие требуемые калибровочные образцы (код изделия). Образцы поставляются в «одноразовых»пробирках.

Калибровочные образцы
Номинальный размер отверстий	Диапазон размеров отверстий	Количество пробирок	Номинальный вес
20 мкм	15-25 мкм	5 пробирок	0,8 г каждая
25 мкм	20-32 мкм	5 пробирок	0,8 г каждая
32 мкм	25-38 мкм	5 пробирок	1,0 г каждая
38 мкм	32-45 мкм	5 пробирок	1,0 г каждая
45 мкм	38-53 мкм	5 пробирок	1,0 г каждая
53 мкм	45-63 мкм	5 пробирок	1,0 г каждая
63 мкм	53-75 мкм	5 пробирок	1,0 г каждая
75 мкм	63-90 мкм	5 пробирок	1,0 г каждая
90 мкм	75-106 мкм	5 пробирок	1,0 г каждая
106 мкм	90-125 мкм	5 пробирок	1,0 г каждая
125 мкм	106-150 мкм	5 пробирок	1,0 г каждая
150 мкм	125-180 мкм	5 пробирок	1,5 г каждая
180 мкм	150-212 мкм	5 пробирок	1,5 г каждая
212 мкм	180-250 мкм	5 пробирок	1,5 г каждая
250 мкм	212-300 мкм	5 пробирок	2,5 г каждая
300 мкм	250-355 мкм	5 пробирок	2,5 г каждая
355 мкм	300-425 мкм	5 пробирок	2,5 г каждая
425 мкм	355-500 мкм	5 пробирок	2,5 г каждая
500 мкм	425-600 мкм	5 пробирок	2,5 г каждая
600 мкм	500-710 мкм	5 пробирок	2,5 г каждая
710 мкм	600-850 мкм	5 пробирок	2,5 г каждая
850 мкм	710 мкм – 1 мм	5 пробирок	2,5 г каждая
1 мм	850 мкм – 1,18 мм	5 пробирок	7,0 г каждая
1,18 мм	1,0-1,4 мм	5 пробирок	10,0 г каждая
1,4 мм	1,18-1,7 мм	5 пробирок	15,0 г каждая
1,7 мм	1,4-2,0 мм	5 пробирок	15,0 г каждая
2 мм	1,7-2,36 мм	5 пробирок	20,0 г каждая
2,36 мм	2,0-2,8 мм	5 пробирок	20,0 г каждая
2,8 мм	2,36-3,35 мм	5 пробирок	25,0 г каждая
3,35 мм	2,84 – 4,00 мм	5 пробирок	25,0 г каждая

КАК ВЫПОЛНИТЬ КАЛИБРОВКУ?

1.Выбрать размер калибровочного образца, соответствующего размеру отверстий сита.

2.Поместить взвешенный образец на подлежащее проверке сито и трясти в течении 2 минут.

3.Повторно взвесить образец в вычислить процент пробы, проходящей через сито.

4.Найти процент проходящей пробы на графике, поставляемом с каждым отдельным калибровочным образцом (1)

5.Также по графику может быть определен средний размер отверстия в микронах(2)
